| 产品特性：流量控制 | 品牌：温州傲科 | 型号：J145X-16C |
| 连接形式：法兰 | 主体材料：不锈钢 | 公称通径： DN40-DN800mm |
| 3C阀门类别：工业 | 适用介质：水 | 密封形式：软密封型 |
| 标准：国标 | 外形：中型 | 流动方向：单向 |
| 驱动方式：水力控制 | 零部件及配件：配件 | 用途：流量控制 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：二通式 |
| 规格： DN40-DN800mm |

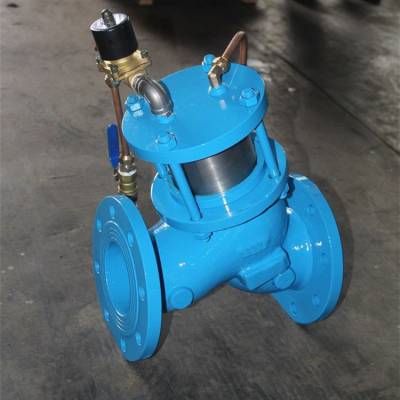

产品名称 | 电动遥控阀 |
产品型号 | J145X、H108X、HCM745X、HCM106X |
公称通径 | DN40-800mm |
压力范围 | 1.0-10.0MPa |
阀体材质 | 铸铁、球墨铸铁、铸钢、不锈钢 |
产品概述：
电动遥控阀安装在各类给水系统的管道上,根据电信号或手动操作,使阀门打开或关闭.准确快速的控制反应.关闭速度可调，阀门平稳关闭而不会产生压力波动。采用三向电磁阀，维护简单。准确且保持不变的安全稳定压力，一旦超压，泄压阀能充分打开及时泄压。它可安装在任何位置，不需改变压力设定值或从管路上拆除就可进行维修和检查。
出厂压力测试：
公称压(Mpa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用介质 | 介质温度(℃) |
1.0 | 1.5 | 1.1 | 水 | 0-80 |
1.6 | 2.4 | 1.76 | ||
2.5 | 3.75 | 2.75 |
工作原理：
当管道从进水端给水需要打开阀门时，电磁阀B打开。此时主阀控制室的水经调节阀B、电磁阀B流到下游制室压力下降，主阀在上游压力和控制室压力的合作作用下缓缓开启。调节调节阀B的开度可改变主阀开启速度。当阀门需要关闭时，电磁阀A打开电磁阀B关闭，上游水经过调节阀A、电磁阀A进入主阀控制室且不能排出，主阀控制室逐渐升压推动主阀关闭。调节调节阀A的开度可改变主阀关闭速度。
结构特点：
J145X电动遥控阀由主阀、电磁阀、调节阀及接管系统组成，主阀采用全通道、直流式、流线型设计，并采用膜片式或活塞式两类结构。电磁阀控制主阀的开启和关闭，调节阀设定和调节主阀的关闭速度，控制室的水压变化关闭或开启主阀。电动遥控阀利用管路内的流体的能量开启和关闭主阀，不需要大型执行机构，不需要动力电源，节省投资降低成本。结构简单，维护保养简便。必要时本产品可手动操作。
工作特点：
1、关闭严密。主阀密封采用橡胶密封环密封，关闭动力由主阀控制室自动形成，始终保持合适的关闭力。
2、采用调节阀控制主阀控制室的流量，开启和关闭速度可调，开关平稳，消除或大大减小水锤水击对管路的影响。
3、阀体采用了全通道、直流式、流线型设计，水力损失小，节能效果好。
功能与用途：
电动遥控阀安装在供水管网的主管路和分支管路。实现对管路的电信遥控功能，并防止或减小因阀门的启闭对管路的水锤水击作用。电动遥控阀广泛应用于高层建筑、生活区域和工矿等供水管网系统中。
内部结构图及主要零部件材料：
零件名称 | 零件材料 |
阀体 阀盖 | WCB |
阀座 阀盘 | 铜合金 |
密封圈 O型圈 | 丁腈橡胶 |
阀杆 | 2Cr13 |
弹簧 | 50CrVA |
针型阀 | 铜合金 |
球阀 | 铜合金 |
浮球阀 | 铜合金 |
微型过滤器 | 不锈钢 |
