| 产品特性：止回 | 品牌：温州傲科 | 型号： H42F46-16C |
| 连接形式：法兰 | 主体材料：铸钢 | 公称通径：DN25～DN500mm |
| 3C阀门类别：工业 | 适用介质：各种高腐蚀化学介质 | 密封形式：软密封型 |
| 标准：国标 | 外形：中型 | 流动方向：单向 |
| 驱动方式：自力式 | 零部件及配件：配件 | 用途：止回 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：二通式 |
| 规格：DN25～DN500mm |

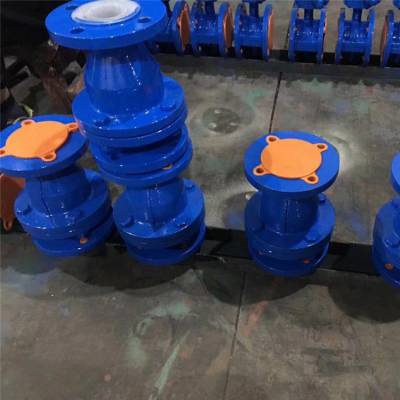

产品名称 | 衬氟、衬胶立式止回阀 |
产品型号 | H42F46、H42PO、H42J |
公称通径 | DN25～DN500 |
压力范围 | PN0.6-PN16 |
阀体材质 | 铸铁、铸钢、不锈钢 |
产品简介
衬氟、衬胶升降式式止回阀是能自动阻止流体倒流的阀门，止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
结构特点
1、升降直通式止回阀
主要型号有H41S型，结构一般与截止阀相似，其阀瓣沿着通道中心作升降运动，动作可靠，一般只能安装在水平管路上。
2、升降立式止回阀
主要型号有H42S型、H72S型、H40S型，其中H40S型是一种结构，阀瓣为球型，共同特点是阀瓣沿阀体通路轴线做升降运动，一般应安装在垂直管路。
3、旋启式止回阀
主要型号有H44S型，H74S型单瓣旋启式和H76S型双瓣旋启式，阀瓣绕转轴作旋转运动，其流体阻力一般小于升降式止回阀，它适用于较大口径的场合，安装位置不受限制，通常安装于水平管路。
4、蝶式止回阀
主要型号有H47PO型，结构为软密封双偏心法兰连接，微阻缓闭蝶形止回阀阀外设计了缓闭装置，有利于减少流阻和振动，减少水锤影响。
技术参数及执行标准
升降直通式 | 升降立式 | 对夹升降立式 | 单瓣旋启式 | 双瓣旋启式 | 蝶式 | |
公称通径(mm) | DN15~500 | 15~500 | DN15~300 | DN15~500 | DN50~1200 | DN200~1800 |
公称压力(MPa) | PN0.6~1.6 | PN0.6~1.6 | PN0.6~2.5 | PN0.6~2.5 | PN0.6~4.0 | PN0.6~1.6 |
阀门材料 | 灰铸铁、碳钢、不锈钢 | |||||
衬里材料 | PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE | GXPO | ||||
适用介质 | 详见防腐衬里材料 | |||||
工作温度(℃) | ||||||
设计制造 | GB/T13932-1992、GB/T12235-1989、Q/ZXD 01-1999、API6D | |||||
结构长度 | GB/T 12221-1989 | |||||
连接法兰 | JB/T 82.1-94、GB/T9113.1-2000 | |||||
压力试验 | GB/T 13927-1992 |
主要尺寸-1.0MPa
| L | D | D1 | D2 | f | b | Z-φd | ||
| DN(mm) | NPS(inch) | PN1.0MPa | ||||||
| 15 | 1/2 | 108 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
| 20 | 3/4 | 117 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
| 25 | 1 | 127 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
| 32 | 5/4 | 140 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
| 40 | 3/2 | 165 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
| 50 | 2 | 203 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
| 65 | 5/2 | 216 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
| 80 | 3 | 241 | 195 | 160 | 135 | 3 | 22 | 4-φ18 |
| 100 | 4 | 292 | 215 | 180 | 155 | 3 | 22 | 8-φ18 |
| 150 | 6 | 356 | 280 | 240 | 210 | 3 | 24 | 8-φ23 |
| 200 | 8 | 495 | 335 | 295 | 265 | 3 | 26 | 8-φ23 |
| 250 | 10 | 622 | 390 | 350 | 320 | 3 | 28 | 12-φ23 |
| 300 | 12 | 698 | 440 | 400 | 368 | 4 | 28 | 12-φ23 |
| 350 | 14 | 787 | 500 | 460 | 428 | 4 | 30 | 16-φ23 |
| 400 | 16 | 914 | 565 | 515 | 482 | 4 | 32 | 16-φ25 |
| 450 | 18 | 978 | 615 | 565 | 532 | 4 | 32 | 20-φ25 |
| 500 | 20 | 978 | 670 | 620 | 585 | 4 | 34 | 20-φ25 |
主要尺寸-1.6MPa
| 公称通经 | L | D | D1 | D2 | f | b | Z-φd | |
| DN(mm) | NPS(inch) | PN1.6MPa | ||||||
| 15 | 1/2 | 108 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
| 20 | 3/4 | 117 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
| 25 | 1 | 127 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
| 32 | 5/4 | 140 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
| 40 | 3/2 | 165 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
| 50 | 2 | 203 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
| 65 | 5/2 | 216 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
| 80 | 3 | 241 | 195 | 160 | 135 | 3 | 22 | 8-φ18 |
| 100 | 4 | 292 | 215 | 180 | 155 | 3 | 24 | 8-φ18 |
| 150 | 6 | 356 | 280 | 240 | 210 | 3 | 28 | 8-φ23 |
| 200 | 8 | 495 | 335 | 295 | 265 | 3 | 30 | 12-φ23 |
| 250 | 10 | 622 | 405 | 355 | 320 | 4 | 32 | 12-φ25 |
| 300 | 12 | 698 | 460 | 410 | 375 | 4 | 34 | 12-φ25 |
| 350 | 14 | 787 | 520 | 470 | 435 | 4 | 38 | 16-φ25 |
| 400 | 16 | 914 | 580 | 525 | 485 | 4 | 40 | 16-φ30 |
