| 产品特性：排渣 | 品牌：温州傲科 | 型号：Z643TC-10C |
| 连接形式：法兰 | 主体材料：铸钢 | 公称通径： DN40-DN400 mm |
| 3C阀门类别：工业 | 适用介质： 灰渣混合物 | 密封形式：硬密封型 |
| 标准：国标 | 外形：大型 | 流动方向：单向 |
| 驱动方式： 气动 | 零部件及配件：配件 | 用途： 排渣 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：二通式 |
| 规格：DN40-DN400mm |

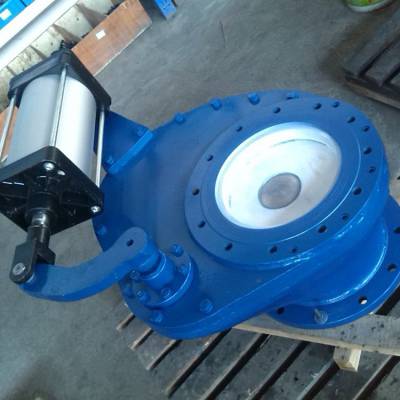

Z643TC气动陶瓷单阀板闸阀
产品简介：
Z643TC气动陶瓷单阀板闸阀又叫平板闸阀，采用法兰连接形式，根据驱动方式的不同，可分为手动陶瓷单闸板阀、气动陶瓷单闸板阀；本阀采用结构陶瓷做密封副介质渣道，表面均采用陶瓷制造，密封可靠、整体结构紧凑、硬度高，耐冲蚀、寿命长。使用范围为热电厂干灰系统仓泵进出料阀；选煤厂重介质管路系统中管道切换阀；矿山、化工等各类有磨损的干灰、渣水等介质的管道的启闭阀。
结构特点：
1、阀座采用O 形密封圈密封和施加预紧力的浮动阀座结构，使平板闸阀进出口双向密封；并且该结构的启闭力矩仅为普通阀门的1/2，能达到轻松开、关阀门；
2、在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线；
3、采用带自密封能力的填料结构，无需经常调节，开、关极为轻便，且密封性可靠，填料函处设有辅助密封油脂注入结构，密封***，真正达到零泄漏；解决了通用阀门填料处***容易外漏的弊病；
4、陶瓷单闸板阀关闭时能自动卸掉内腔高压，***使用安全；
5、采用***增韧结构陶瓷密封，密封性能好，机械强度高；
6、可防止固体颗粒对密封面的冲刷、磨损，***性好；
7、单阀座、单向带压密封，可有效防止积灰、积渣及卡阻；
8、料口全流通无阻挡物，有吹堵装置，卡灰、积灰现象少；
9、该阀开关扭距小，使用方便，可实现任意角度安装。
10、阀门两侧设有清洗孔，清洗方便；
11、底部设有可卸盲板，防止灰渣深沉造成关不到位的现象
主要零部件材料：
序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
1 | 底盖 | WCB | 7 | 盖板 | WCB |
2 | 密封垫片 | PTPE | 8 | 填料 | 柔性石墨 |
3 | 阀体 | WCB | 9 | 填料压盖 | WCB |
4 | 阀座 | 结构陶瓷 | 10 | 支柱 | 20# |
5 | 阀板 | 304+结构陶瓷 | 11 | 螺母 | 黄铜 |
6 | 阀杆 | 2Cr13 | 12 | 手轮 | Qt400 |
应用规范：
设计与制造 | JB/T 8691 | |
连接端尺寸 | 结构长度 | 厂商标准 |
法兰尺寸 | JB/T79.1 | |
检验与试验 | GB/T JB/T8691 | |
材料 | 碳钢 | Gb/T 12229 |
标志 | Gb/T 12220 | |
供货 | Gb/T 12252 |
主要外形和连接尺寸：
DN | PN(Mpa) | L | D | D1 | H | n-Md |
50 | 1.0 | 100 | 160 | 125 | 320 | 4-M16 |
65 | 100 | 180 | 145 | 345 | 4-M16 | |
80 | 100 | 195 | 160 | 380 | 8-M16 | |
100 | 100 | 210 | 180 | 440 | 8-M16 | |
125 | 100 | 245 | 210 | 465 | 8-M16 | |
150 | 100 | 280 | 240 | 620 | 8-M20 |
