| 产品特性：截止 | 材质：碳钢 | 品牌：温州傲科智控阀门有限公司 |
| 连接形式：法兰 | 类型(通道位置)：二通式 | 驱动方式：电动、液动 |
| 介质温度：氟橡胶：-20-300℃ 硬密 -20-450℃封：℃ | 型号：F943X | 产品别名：封闭式插板 |
| 适用范围：电站 、冶金等 | 流动方向：单向 | 用途：截止 |
| 适用介质：空气、加热炉煤气、高炉煤气、转炉煤气、、烟气等 | 压力环境：常压 | 规格：DN400-2800mm(可定制) |
产品简介：

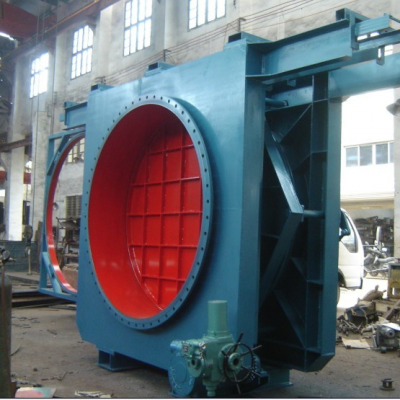

电动封闭式插板阀是一种大口径管道输送气体、特别是输送可燃气体的隔断用的封闭式插板阀，由主阀箱体和副阀箱体构成的阀箱及阀板、具有同步传动机构和具有空行程的顶开装置、利用离合器联接/分离横移驱动装置和横移机构的横移装置构成，横移机构安装在主阀箱体内、阀板上部中央，这种阀门，波纹补偿器在工作过程中受力均匀、故障率低、寿命长，阀板行走平稳、需驱动动力小，并且可在不影响管道正常通断的情况下检验阀门的可靠性。
产品特点：
1、全封闭电动插板阀中的前、后阀箱的刚性决定了整个阀的密封性能。我厂采用两块钢板中通过科学地布置筋板组成一个刚性的
方箱结构的方案，此方案通过实际应用证明刚性可靠，用料省，为插板阀具有良好的密封性能打下了基础。
2、大齿圈式传动，***同步夹紧。采用多点布置螺旋传动丝杠，***夹紧力大，自锁性能好，密封可靠；大齿圈式传动，***多点同步夹紧。
3、采用硅橡胶密封圈硅橡胶密封圈耐温高，***密封***。
4、销齿式走板传动此种传动方式不积灰，能***阀门在高粉尘环境下仍能正常工作。
5、扒轮式阀板横移机构在活动阀座的四个角上布有扒轮式阀板横移机构，此机构在阀板被夹紧时，扒轮处在阀板槽钢中间，当活动阀座移动到一半行程时，扒轮与顶轮将槽钢可靠夹持，带动阀板平行地离开阀座。此机构为机构式刚性夹持机构，因扒轮与顶轮已经将阀板刚性夹持，所以可***阀板离开阀座时平行，不会出现依靠弹簧将阀板顶开，由于弹簧力量大小不一而导致推开的阀板倾斜的问题。夹紧动作时扒轮机构同步复位以备下次动作。
产品参数：
公称压力MPa | 0.05MPa | 0.1 MPa | 0.15 MPa | 0.25 MPa |
密封试验压力MPa | 0.055 MPa | 0.11 MPa | 0.165 MPa | 0.275 MPa |
强度试验压力MPa | 0.075 MPa | 0.15 MPa | 0.225 MPa | 0.375 MPa |
密封材料 | 橡胶 | 硅橡胶 | 氟橡胶 | 硬密封 |
适用温度 | -20-100℃ | -20-200℃ | -20-300℃ | -20-450℃ |
适用介质 | 空气、煤气、含尘煤气 | |||
电源电压 | 380V.AC 50HZ |
产品尺寸:
DN | D | D1 | B | b | n-Φd | H | H1 | L | F | M-ΦK | 电动功率 | 质量（Kg） | ||
走板 | 夹板 | PN0.05/0.10 | PN0.15/0.25 | |||||||||||
400 | 540 | 495 | 600 | 18 | 16-22 | 1250 | 510 | 2420 | 500 | 4-23 | 1.1 | 1.5 | 1080 | 1210 |
450 | 595 | 550 | 600 | 18 | 16-22 | 1380 | 560 | 2480 | 500 | 4-23 | 1.1 | 1.5 | 1160 | 1250 |
500 | 645 | 600 | 600 | 18 | 20-26 | 1600 | 600 | 2610 | 500 | 4-23 | 1.1 | 1.5 | 1250 | 1300 |
600 | 755 | 705 | 800 | 24 | 24-26 | 1750 | 680 | 2720 | 900 | 8-23 | 1.1 | 1.5 | 1315 | 1450 |
700 | 860 | 810 | 800 | 24 | 24-30 | 1884 | 720 | 2815 | 950 | 8-23 | 1.1 | 1.5 | 1585 | 1700 |
800 | 975 | 920 | 800 | 24 | 24-30 | 1970 | 800 | 3225 | 1045 | 8-23 | 1.5 | 2.2 | 1870 | 2050 |
900 | 1075 | 1020 | 800 | 24 | 24-30 | 2086 | 880 | 3640 | 1250 | 8-23 | 2.2 | 2.2 | 2350 | 2550 |
