| 产品特性：开关 | 材质：铸钢 | 品牌：温州傲科智控阀门有限公司 |
| 连接形式：法兰 | 类型(通道位置)：直通式 | 驱动方式：气动 |
| 介质温度： ≤300℃℃ | 型号：FS65X/W | 产品别名：除尘器放散阀 |
| 适用范围：煤化工、石油化工、橡胶、造纸、制药 | 流动方向：单向 | 用途：开关 |
| 适用介质：煤气、空气、和其它气体 | 压力环境：0.1-0.25MPa | 规格：DN150-600mm |
产品简介
FS65X/W除尘器放散阀本阀体带重锤，杠杆式结构，当管道需要放散气体时，另一端有吊环连接拉绳。拉动拉绳，阀盖开启，松开拉绳，阀盖在重锤的作用下自动关闭。我公司专注于冶炼，钢铁厂、高炉系统阀门设计，研发。
FS65X/W除尘器放散阀 产品信息
FS65X/W除尘器放散阀
一、产品概述：

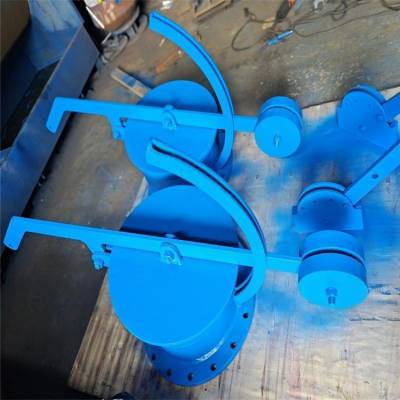

FS65X/W除尘器放散阀又名尘气放散阀，本阀体带重锤，杠杆式结构，当管道需要放散气体时，另一端有吊环连接拉绳。拉动拉绳，阀盖开启，松开拉绳，阀盖在重锤的作用下自动关闭。我公司专注于冶炼，钢铁厂、高炉系统阀门设计，研发。
采用上装式结构，在高压、大口径条件下减少了阀体自身的连接螺栓，增强了阀门的可靠性且能克服系统自重对阀门正常工作的影响。除尘器放散阀广泛应用于煤化工、石油化工、橡胶、造纸、制药等管道中作介质的分流合流或流向切换装置。由阀座、锥形、阀盖、阀杆、重锤、限制器等零件组成，阀杆为一杠杆结构，用阀杆的起落实现阀门的启闭，依靠重锤的重力使密封面吻合。因增加了限位调整装置，锥形阀盖重复定位精度高、密封可靠，适用于高炉及热风炉系统的放散系统。
二、技术参数：
型号:FS65X/W
规格：DN150-600
压力：0.1-0.25MPa
温度： ≤300℃
开启角度：45度
适用介质：煤气、空气、和其它气体
三、产品说明：
除尘器放散阀由阀座、阀盖、阀杆、重锤、限制器等零件组成。阀杆为一杠杆机构，用阀杆的起落实现阀门的启闭，放散阀依靠重锤的重力使密封面吻合。适用于高炉及热风炉系统的放散系统。
四、主要零件材料：
零件名称 | 阀座 | 锥形阀塞 | 下壳 | 中壳 | 拉杆 | 密封面 |
材料 | 铸钢+堆焊硬质耐磨合金 | 铸钢+堆焊硬质耐磨合金 | 碳素钢 | 铸钢 | 碳素钢 | 氟橡胶 |
五、外形尺寸图
DN | Do | D1 | D2 | D | Η | Ε | L | n-φd | 质量（Kg) | |
0.1MPa | 0.25MPa | |||||||||
150 | 162 | 280 | 140 | 320 | 160 | 900 | 850 | 8-17.5 | 145 | 290 |
200 | 216 | 335 | 190 | 375 | 160 | 1000 | 850 | 12-17.5 | 210 | 380 |
250 | 270 | 395 | 240 | 440 | 170 | 1100 | 1000 | 12-22 | 305 | 490 |
300 | 320 | 445 | 290 | 490 | 190 | 1350 | 1200 | 12-22 | 400 | 610 |
350 | 372 | 495 | 340 | 540 | 210 | 1600 | 1500 | 16-22 | 505 | 820 |
400 | 422 | 550 | 390 | 595 | 230 | 1800 | 1700 | 16-22 | 600 | 980 |
450 | 472 | 600 | 440 | 645 | 250 | 2000 | 1900 | 20-22 | 735 | 1050 |
500 | 522 | 655 | 490 | 705 | 270 | 2250 | 2100 | 20-26 | 825 | 1210 |
550 | 572 | 705 | 540 | 755 | 300 | 2500 | 2350 | 20-26 | 940 | 1480 |
600 | 622 | 760 | 590 | 810 | 330 | 2700 | 2550 | 20-26 | 1010 | 1700 |
