| 产品特性：调节流量 | 材质：铸铁、铸钢、不锈钢 | 品牌：温州傲科智控阀门有限公司 |
| 连接形式：法兰 | 类型(通道位置)：直角式 | 驱动方式：手动、电动 |
| 介质温度：水温不大于60℃℃ | 型号：pz型 | 产品别名：配水闸阀 |
| 适用范围：矿山井下 | 流动方向：单向 | 用途：流量控制 |
| 适用介质：水 | 压力环境：常压 | 规格：DN400-1200mm |
产品简介
pz型手动配水闸阀，配水闸门是在PZ型的基础上进行的改进设计，该型具有重量轻、结构简单、操作方便、密封性能好等优点，可供矿山井下水泵房各吸水井配水之用。
详情介绍

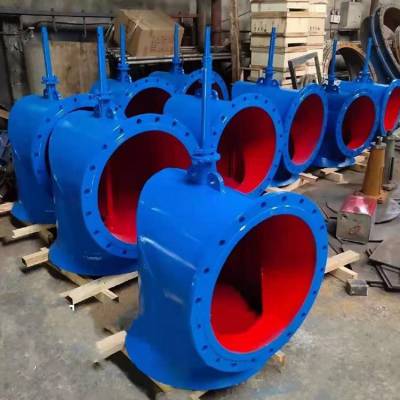

pz型手动配水闸阀，配水闸门
pz型配水闸阀，配水闸门具有重量轻、结构简单、操作方便、密封性能好等优点，可供矿山井下水泵房各吸水井配水之用。
PZI型配水闸门是在PZ型的基础上进行的改进设计，该型配水闸阀具有重量轻、结构简单、操作方便、密封性能好等优点，可供矿山井下水泵房各吸水井配水之用。
一、pz型配水闸阀
特点及应用
1、傲科阀门有限公司生产的PZI、PZII型配水闸阀是直角式闸阀，可承受0.1Mpa的压力。主要用于矿山井下各吸水井配水，也可用于选矿、水处理水池泄水。水中不含有腐蚀性的介质，水温不大于60℃。根据工作方式分为手动（PZ—I型）和电动（PZ-II型）。
2、型号意义：如PZ—400—II
PZ——手动配水闸阀
400—公称直径
II—II型（电动）
二、结构说明
1、由操纵台，连接杆、阀杆、闸阀、短管等部件组成。
2、PZ—1型操纵台由人工操作。手轮与螺母固定在一起，旋转手轮，带动丝杠升降。螺母下端装有滚珠，以减少旋转时的阻力。 PZ—II型用小型电动机作为动力源替代人工操作，可实现远程控制，方便、快捷。
3、闸阀由阀体和阀辨构成。 阀体为焊接件，下部装有锥形密封环、与阀辨共同构成密封部分。阀辨由焊接件与橡胶垫构成，通过带有螺栓组件与阀杆连接，以***阀的密封性能。
4、短管用于埋入配水井壁，为焊接件。
5、连接杆的长度由配水井底板至泵房底板的高度差来确定。本说明书中规定了5米、4.5米、4米、3.5米四个档次，用户也可按实际安装高度确定连接杆的长度。
三、鸿宇阀门有限公司生产的PZI、PZII型配水闸阀主要参考数据
名称 | 型号 | 规格DN（mm） | 主要技术性能 | 阀体材料 | 操作行程 | ||||
公称压力 PN | 适用 | 带短管 | 不带短管 | ||||||
介质 | 温度 | ||||||||
配水闸阀 | PZ400-1 | 400 | 1 | 水 | ≤50℃ | A3 焊接 | 168 | 332 | 272 |
、、 | PZ500-1 | 500 | ″ | ″ | ″ | ″ | 193 | 404 | 327 |
、、 | PZ600-1 | 600 | ″ | ″ | ″ | ″ | 218 | 592 | 481 |
、、 | PZ800-1 | 800 | ″ | ″ | ″ | ″ | 250 | 828 | 674 |
、、 | PZ1000-1 | 1000 | ″ | ″ | ″ | ″ | 268 | 1301 | 1071 |
