| 产品特性：控源截污 | 材质：铸钢，不锈钢 | 品牌：温州傲科智控阀门有限公司 |
| 连接形式：法兰 | 类型(通道位置)：直通式 | 驱动方式：水力控制 |
| 型号：SHX | 产品别名：浮筒阀 | 适用范围：污水，雨水 |
| 流动方向：单向 | 用途：截止 | 适用介质：水 |
| 压力环境：常压 | 规格：600*400*650 |

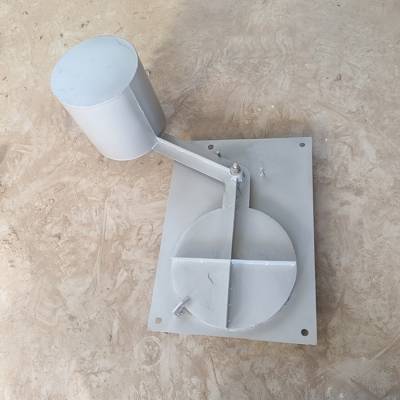

浮筒阀的工作原理
一、浮筒阀的工作原理
浮筒阀一般安装于截流井中的污水出口上,何为截流井,即在雨污同流管网末端挖一口井。设有三个管口,分别为同流管进口、污水管出口、雨水管出口(雨水出口管中标高要比污水出口管中标高设置值要小),此为截流井。截流井也可由厂家制成成品井。
当液位较低时,浮筒阀处于关闭状态;随着液位的升高,浮筒受浮力作用沿弧线上升,通过传动轴带动闸板沿弧线下降,实现浮筒阀
的关闭。随着液位的下降,浮筒受重力作用,沿弧线下降,通过传动轴带动闸板沿弧线上升实现浮筒阀的开启。
二、浮筒阀功能
1、晴天状态
晴天时，进水口内全部为污水,水量较小,井体内的水位低,浮筒在重力作用下使得浮筒阀闸板处于开启状态,此时污水全部经由装置开口流向污水管网;
2、降雨初期
降雨初期，进水口的流量逐渐增加,井体内的水位也随之逐步上升,此时浮筒在浮力的作用下带动浮筒阀闸板逐步关闭截污管口,此时初期雨水也经由装置开口流向污水管网;
3、降雨中后期
随着降雨的继续,井体内的水位进一步上升,此时浮筒带动浮筒阀闸板完全关闭,从而避免了大量雨水进入到污水管网,稀释的水从井体内排水口排出;
4、降雨结束
随着合流管内水位下降,浮筒带动浮筒阀闸板逐步开启,并恢复到初始状态。
三、参数及选型(特殊尺寸可定制)
