| 产品特性：换向 | 材质：铸钢，不锈钢 | 品牌：温州傲科智控阀门有限公司 |
| 连接形式：法兰 | 类型(通道位置)：三通式 | 驱动方式：气动、液动 |
| 介质温度：≤80℃-500℃℃ | 型号：SQD643X-1/1.5/2.5 | 产品别名：煤气三通切换阀 |
| 适用范围：铁矿烧结、冶炼、水泥、化工、发电 | 流动方向：双向 | 用途：换向 |
| 适用介质：含尘气体、煤气、空气 | 压力环境：常压 | 规格：DN500-DN2400 |
产品简介
SQD643X煤气三通切换阀两阀切换位置尤为重要，本阀将两个限位开关发讯采用感应式电器位置反馈信号，减少在发讯时可能产生不必要的火花，确保三通切换阀的动作的安全性和可靠性。
产品信息

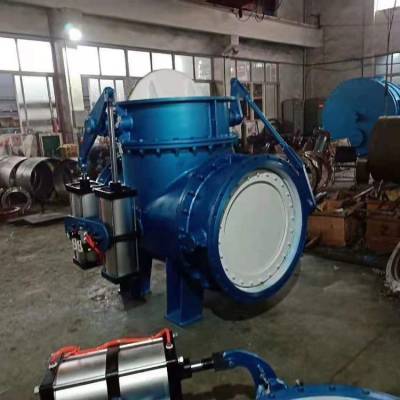

SQD643X煤气三通切换阀
一、技术参数：
驱动方式：气动、液动
适用介质：含尘气体、煤气、空气
产品名称：煤气三通切换阀
产品型号：SQD643X-1/1.5/2.5
产品规格：DN500-DN2400
适用温度： ≤80℃-500℃
二/产品用途：
SQD643X煤气三通切换阀适用于钢铁工业中的炼钢系统，用于转炉的烟气排放及煤气回收,同时也可用于铁矿烧结、冶炼、水泥、化工、发电等行业的通风除尘和环境保护工程。煤气三通切换阀采用蝶阀形式，具有流阻小、启闭迅速灵活、结构紧凑等特点。
三/工作原理：
三通管体、两台软密封蝶阀和一套同时控制两台蝶阀的气动装置机构组成，两台软密封蝶阀相交90°安装在三通管体上。当转炉煤气回收装置回收煤气工作时，气动装置将回收侧蝶阀（主阀）打开，同时放散侧蝶阀（副阀）关闭，煤气通过主阀进入煤气柜回收，当煤气质量不达标时，转炉煤气回收装置停止回收煤气，则气动三通切换阀转为放散工作时，气动装置将放散侧蝶阀（副阀）开启，同时回收侧蝶阀（主阀）关闭，废煤气将通过副阀进入放散塔处理掉。
四、结构特点
1、由于转炉煤气回收是间断性的，气动三通切换阀则不断地进行回收、放散状态的切换。两阀切换位置尤为重要，本阀将两个限位开关发讯采用感应式电器位置反馈信号，减少在发讯时可能产生不必要的火花，确保三通切换阀的动作的安全性和可靠性。
2、为防止本阀积累灰尘所致的磨损，两阀阀体上带有环形水环，阀座前设有喷水板，在阀板开闭切换时，由程序控制水冲洗阀体密封面上的灰尘，以保持阀座密封面的情节光滑，（控制水冲洗由用户利用两个限位开关反馈信号接点自配）同时阀体底部设有清扫孔可将冲洗的污垢排除阀体外。
3、阀板密封部分采用特殊橡胶密封圈。该密封圈具有密封性能好，耐老化，耐高温等特点。阀体选用耐磨性好的锰钢板、以及必要的防腐措施，确保产品的密封性好，防磨性能好的优点。气动装置在汽缸终始端设有缓冲机构使阀门开关动作平稳。
1.质量稳定：实行全过程质量监控，细致入微，*检测！
2.价格合理：高效内部成本控制，减少了开支，让利于客户！
3.交货快捷：*生产流水线，充足的备货，缩短了交货期！
