| 产品特性：截止 | 材质：铸铁，铸钢，不锈钢 | 品牌：温州傲科智控阀门有限公司 |
| 连接形式：法兰 | 类型(通道位置)：直通式 | 驱动方式：手动，气动，电动 |
| 介质温度：温度-20℃～120℃ ℃ | 型号：ZMQF | 产品别名：铸铁镶铜方型闸门 |
| 适用范围：防汛、灌溉、水利、水电工程 | 流动方向：双向 | 用途：截止 |
| 适用介质：水 | 压力环境：≤0.1Mpa | 规格： DN200～DN2500mm |

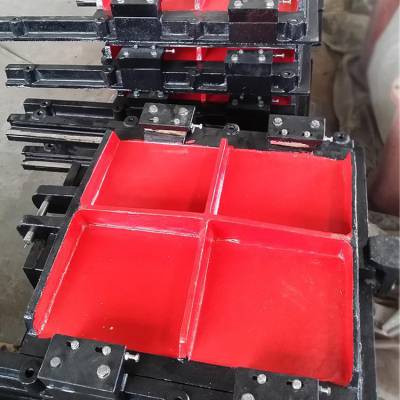

ZMQF铸铁镶铜方型闸门的简单介绍
ZMQF铸铁镶铜方型闸门主要用于给排水、防汛、灌溉、水利、水电工程中，用来截止、疏通水流或起调节水位的作用，根据建设部通用标准和美国AWWA标准设计生产。
ZMQF铸铁镶铜方型闸门的详细信息
一、 ZMQF铸铁镶铜方型闸门主要用途：
ZMQF铸铁镶铜方型闸门主要用于给排水、防汛、灌溉、水利、水电工程中，用来截止、疏通水流或起调节水位的作用，根据建设部通用标准和美国AWWA标准设计生产。它采用独特的外弧形设计，结构合理、受力均匀，采用优质灰口铸铁或球墨铸铁、不锈钢制造，止水密封面镶铜条或橡胶，并经精密加工后配研，达到平面接触密封，密封性能好，当密封止水性能下降时，可通过楔块装置的调整加以解决。
二、ZMQF铸铁镶铜方型闸门结构特点：
1.ZMQF铸铁镶铜方型闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成，其中门框和闸板均由优质灰口铸铁或球墨铸铁制成，导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 （对中小口径的闸门，其导轨可与门框浇注成一体），导轨长度一般为闸门全开启高度的1/2～1/3，因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。 2.通过楔块装置的楔紧达到密封，密封材料为铜合金或橡胶，并经精密加工后配研，故密封性好。 3.采用预埋钢板或预埋螺栓式安装，安装、调试、使用、维护方便，使用寿命长。 4.品种规格齐全，适应性广。 5.与启闭机配套使用，闸门为工作部分，启闭机为闸门开启与关闭的执行部分，启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转，驱动传动螺母或螺杆转动使闸轴作垂直升降运动，从而开启或关闭闸门，达到 水、关水或调节水位的目的。
三、ZMQF铸铁镶铜方型闸门主要技术性能参数：
1.型号与规格：方型闸门：明杆式 ZMQF DN200～DN2500mm
2.铸铁镶铜方闸门主要性能指标： a）闸门密封面配合间隙≤0.1㎜，密封座厚度大于10㎜。 b）密封面每米长度渗水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m c）公称压力≤0.1Mpa；密封试验压力0.1Mpa。 d）工作环境：温度-20℃～120℃ 湿度：95% 工作介质：水与污水PH值：5～10 e）安装位置：正常状态下正向迎水、处于铅垂状态。 f）工作水头：单向受压：正向：10m 反向：5m 双向受压：均为10m g）启闭速度：不小于0.2m/min，不大于1.5m/min。 h）闸框距边壁距离≥300㎜，距池底距离≥150㎜～250㎜。
四、ZMQF铸铁镶铜方型闸门主要外形连接尺寸：
型 号 | 通径 D | A | B | E | H | b | φd |
ZMQF -300 | 300×300 | 425 | 145 | 55 | 600 | 20 | φ20 |
ZMQF -400 | 400×400 | 550 | 150 | 60 | 885 | 20 | φ20 |
ZMQF-500 | 500×500 | 615 | 195 | 70 | 1000 | 30 | φ25 |
ZMQF -600 | 600×600 | 720 | 205 | 83 | 1200 | 30 | φ25 |
ZMQF -700 | 700×700 | 848 | 236 | 91 | 1400 | 30 | φ25 |
ZMQF -800 | 800×800 | 945 | 265 | 110 | 1600 | 30 | φ30 |
ZMQF -900 | 900×900 | 1100 | 290 | 145 | 1600 | 30 | φ30 |
ZMQF -1000 | 1000×1000 | 1200 | 325 | 155 | 1700 | 35 | φ30 |
ZMQF -1200 | 1200×1200 | 1400 | 360 | 170 | 2335 | 40 | φ30 |
ZMQF -1400 | 1400×1400 | 1630 | 420 | 200 | 2720 | 40 | φ35 |
ZMQF -1500 | 1500×1500 | 1750 | 450 | 215 | 2900 | 40 | φ35 |
ZMQF -1600 | 1600×1600 | 1870 | 480 | 230 | 3100 | 40 | φ35 |
ZMQF -1800 | 1800×1800 | 2025 | 520 | 250 | 3356 | 40 | φ35 |
ZMQF -2000 | 2000×2000 | 2220 | 570 | 270 | 3680 | 50 | φ40 |
ZMQF -2200 | 2200×2200 | 2440 | 626 | 300 | 4040 | 50 | φ40 |
ZMQF -2500 | 2500×2500 | 2740 | 700 | 340 | 4580 | 50 | φ40 |
