| 产品特性：减压 | 品牌：傲科阀门 | 材质：不锈钢 |
| 型号：Y11X-10P | 连接形式：内螺纹 | 适用介质：水 |
| 3C阀门类别：工业 | 公称通径：15 | 结构形式：弹簧薄膜式 |
| 压力环境：常压 | 工作温度：常温 | 标准：国标 |
| 流动方向：单向 | 驱动方式：手动 | 零部件及配件：配件 |
| 形态：薄膜式 | 类型(通道位置)：直通式 | 规格：DN15-DN50 |

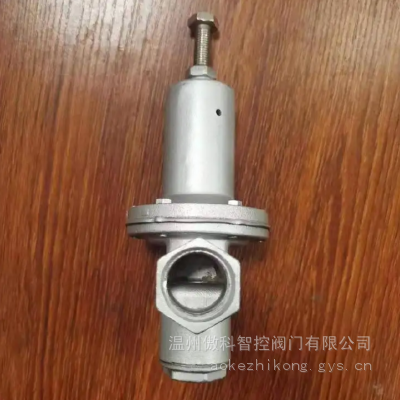

| 产品名称： | Y11X直接作用薄膜式支管减压阀 |
| 产品型号： | Y11X |
| 连接方式： | 内螺纹 |
| 结构方式： | 薄膜式 |
| 驱动方式： | 手动 |
| 产品口径： | DN15-DN50 |
| 公称压力： | 1.0Mpa-1.6Mpa |
| 阀体材质： | 铜、铸钢、碳钢、不锈钢 |
本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本产品主要用于蒸汽管路，起减压稳压作用。
二、Y11X(200P)直接作用薄膜式减压阀技术参数和性能指标：
公称压力(Mpa) | 1.0 | 1.6 |
壳体试验压力(Mpa)* | 1.5 | 2.4 |
密封试验压力(Mpa) | 1.0 | 1.6 |
进口压力(Mpa) | 1.0 | 1.6 |
出口压力范围(Mpa) | 0.09-0.8 | 0.1-1.2 |
压力特性偏差(Mpa)△P2P | GB12246-1989 | |
流量特性偏差(Mpa)△P2G | GB12246-1989 | |
渗漏量 | 0 | |
工作温度 | 0℃-80℃ | |
*：壳体试验不包括膜片、阀盖。
三、Y11X(200P)直接作用薄膜式减压阀主要零件材料：
零件名称 | 零件材料 |
阀体 阀盖 | 铜合金 |
阀座 | H62 |
阀瓣 | H62 |
阀杆 | H62 |
O型圈 | 丁腈橡胶 |
密封圈 | 丁腈橡胶 |
膜片 | 夹织物丁腈橡胶 |
调节弹簧 | 60Si2Mn |
过滤器 | 不锈钢 |
四、Y11X(200P)直接作用薄膜式减压阀流量系数(Cv)：
DN | 15(1/2") | 20(3/4") | 25(1") | 32(1-1/4") | 40(1-1/2") | 50(2") |
Cv | 0.5 | 0.6 | 1.2 | 1.8 | 3.0 | 5.0 |
五、Y11X(200P)直接作用薄膜式减压阀连接尺寸：
DN | G | L | H1 | H | D |
15(1/2") | G1/2" | 112 | 40 | 150 | 75 |
20(3/4") | G3-4" | 140 | 55 | 190 | 90 |
25(1") | G1" | 140 | 55 | 195 | 90 |
32(1-1/4") | G1-1/4" | 165 | 55 | 212 | 98 |
40(1-1/2") | G1-1/4" | 190 | 55 | 215 | 98 |
50(2") | G2" | 200 | 65 | 265 | 120 |
