| 产品特性：耐腐蚀 | 品牌：傲科阀门 | 型号：J41F46-10C J41FS-10C |
| 连接形式：法兰 | 材质：铸钢 | 公称通径：50mm |
| 3C阀门类别：工业 | 适用介质：各种高腐蚀化学介质 | 压力环境：常压 |
| 工作温度：常温 | 标准：国标 | 外形：大型 |
| 流动方向：单向 | 驱动方式：手动 | 零部件及配件：阀体 |
| 形态：旋转式 | 类型(通道位置)：直通式 | 规格：DN15~450 |
产品简介：
产品特点：法兰连接手动截止阀,直通式截止阀,连接手动截止阀
详情介绍

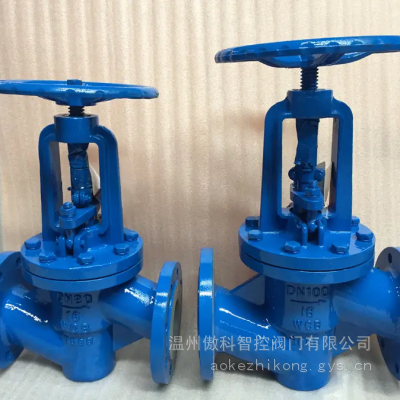

一、产品[衬里截止阀]的详细资料：
产品型号：J41J/FS型
产品名称：衬里截止阀
产品特点：法兰连接手动截止阀,直通式截止阀,连接手动截止阀
二、截止阀概况：
1、截止阀是指关闭（阀瓣）由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。
三、设计规范：
遵循GB 12233、GB 12235、ANSI B16.34标准。
四、驱动方式
手动、齿轮传动、气动（常开或常闭）、电动。
法兰连接截止阀
设计与制造符合中国***
基本结构形式： 直通式
直流式 公称压力PN1.0~2.5（MPa）
公称通径DN15~350（mm）
基本型号（全衬里）
手动 | J41J J41FS | 齿轮传动 | J441J J441FS |
J45J J45FS | J541J J541FS | ||
气动 | J6B41J J6B41FS | 电动 | J941J J94FS |
遵循规范 | STANDARD |
设计于制造 | GB 12233/GB 12235 |
结构长度 | GB 12221（长-短系列） |
法兰尺寸 | JB 78/JB 79（GB，HG，SH） |
压力试验 | GB/T 13927 |
标志 | GB 12220 |
供货 | GB/T 12252 |
四、主要零部件材料表：
序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈钢 | ***碳不锈钢 | ||
Z | C | P | R | PL | RL | ||
1 | 阀体、阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 阀瓣、阀杆 | 35 | 1Cr13 | 1Cr18NI9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
3 | 活节螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 |
4 | 衬里层/阀座 | 衬硬橡胶（NR）FEP（F46） PCTFE（F3）PFA（可溶性聚四氟乙烯） | |||||
5 | 填料 | PTFE（F4） PTFE（F4） | |||||
6 | 填料压盖 | WCB | WCB | CF8 | CF8M | CF3 | CF3M |
7 | 阀杆螺母 | ZCuAl10Fe3 ZCuAl10Fe3 | |||||
8 | 螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni9Ti | 1Cr17Ni9Ti |
9 | 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
10 | 手轮 | HT200 | HT200 | WCC | WCC | WCC | WCC |
