| 产品特性：桶形过滤器 | 品牌：傲科阀门 | 型号：YG07 |
| 原理：静电离子过滤 | 用途：干燥过滤 | 样式：筒式 |
| 性能：精密过滤、 其他 | 适用对象：油 | 适用对象性质：弱腐蚀性、 腐蚀性、 高卫生要求物料、 其他 |
| 滤料类型：沸石 | 过滤器类型：管式 | 主体材质：不锈钢 |
| 适用范围：制药、 轻工、 食品、 选矿、 水处理、 冶金、 其他 | 有效过滤面积：15-200m2m2m2 | 外形尺寸： 80mmmm |
| 设备重量：518KgKg | 规格：DN50~600 |
| 产品名称 | YG07燃气桶型过滤器 |
| 规格型号 | YG07 |
| 连接方式 | 法兰 |
| 结构形式 | Y型 |
| 驱动方式 | 手动 |
| 公称通径 | DN50-DN250 |
| 公称压力 | 1.6-10.0MPA |
| 阀体材质 | WCB.铸铁，不锈钢 |
产品介绍

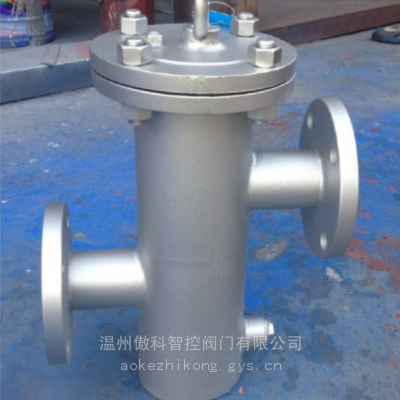

YG07燃气桶型过滤器产品概述：
燃气专用筒型过滤器采用高密度滤丝网，对管道流体内介质的杂质个颗粒进行过滤，防止杂质对设备造成损坏，主要用于压缩机前和其它燃气设备前，保护下游设备的安全性和可靠性。
YG07燃气专用筒型过滤器--主要设计参数
法兰连接：JB/T79-94、GB9113-2000
结构长度：GB12221-89
公称通径：DN50~600mm
公称压力：PN1.6、2.5、4.0MPa。
YG07燃气专用筒型过滤器--主要性能参数
公称压力 | 壳体试验 | 适用介质 | 适宜温度 |
1.6 | 2.4 | 液化气、天然气等 | -40~+80℃ |
2.5 | 3.75 | ||
4.0 | 6.0 |
YG07燃气专用筒型过滤器--主要零件材料
阀体、盖板 | 过滤网 |
WCB | 不锈钢60-100目/英寸 |
YG07燃气专用筒型过滤器--主要外形尺寸
DN-JIS | L | H | H1 | H2 | |
mm | in | ||||
50 | 2 | 420 | 380 | 180 | 100 |
65 | 21/2 | 450 | 400 | 180 | 100 |
80 | 3 | 473 | 480 | 200 | 100 |
100 | 4 | 573 | 610 | 250 | 180 |
125 | 5 | 573 | 610 | 250 | 180 |
150 | 6 | 580 | 720 | 280 | 230 |
200 | 8 | 650 | 800 | 350 | 360 |
250 | 10 | 800 | 950 | 380 | 400 |
YG07燃气桶型过滤器结构图:
