| 产品特性：快速截止 | 品牌：傲科阀门 | 型号：QDQ421F-25 |
| 连接形式：法兰 | 材质：碳钢、不锈钢 | 公称通径：15~600mm |
| 3C阀门类别：工业 | 适用介质：液化气 | 压力环境：常压 |
| 工作温度：常温 | 标准：国标 | 外形：大型 |
| 流动方向：单向 | 驱动方式：气动 | 零部件及配件：执行器 |
| 形态：柱塞式 | 类型(通道位置)：直通式 | 规格： DN15～DN600 |
QDQ421F天然气气动紧急快速切断阀 产品说明
在以上技术方案中，阀杆上端固定连接拉手，拉手下部制有导向筒，导向筒内壁与自锁体上端凸肩外壁活动连接。在以上技术方案中，阀瓣下端面安装一耐磨密封垫，该耐磨密封垫与阀瓣之间设有环型密封圈。燃气气动紧急切断阀是一种安全保护阀，安装在液化石油气（燃气），液相与气相管路上，与远距离气源配套使用，利用气源控制阀门开启-关闭，以便在管道或储罐上发生大量泄漏甚至起火时，快速手动使气源卸压，或高温≥75%%p5C%%D时易熔合金熔化，而气缸自动卸压，阀门迅速关闭而止漏，起安全保护作用。此阀也可做为气动截止阀使用。可实现远距离控制，关闭迅速，开启灵活。是替代进口的理想选择。
QDQ421F天然气气动紧急快速切断阀气动截止阀门工作原理：
使用压缩空气作为动力源的阀门大部分采用远程控制，由主控室手动或自动触发动作指令，使进、排气电磁阀动作，向执行机构供、排压缩空气。压缩空气作用在活塞或隔膜上，克服阀门动作的摩擦力和阀杆上的弹簧弹力，从而压下（对于失气开阀门）或提起（对于失气关阀门）阀杆，带动阀芯上下动作，使阀门打开或关闭。
在阀门失气，驱动头内无压缩空气时，阀门会按照系统的要求处于全开或全关的安全位置。电厂用仪用压缩空气，供气压力一般为4～9bar，在进入到阀门之前，首先通过过滤器将压缩空气过滤、净化，然后通过减压阀减压，入口压力表的读数不超过4bar。压力调整是能通过调节安装在减压阀顶部的调节螺钉来实现的，调节前要先拧松保护盖。
QDQ421F天然气气动紧急快速切断阀气动截止阀特点：
(1)结构比闸阀简单，制造与维修都较方便。
(2)密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
(3)气动截止阀启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
(4)启闭力矩大、启闭较费力，启闭时间校长。
(5)流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
(6)气动截止阀全开时阀瓣经常受冲蚀。
QDQ421F天然气气动紧急快速切断阀气动截止阀执行器
1、操作介质
干燥或润滑的空气或惰性气体，无明显的腐蚀性气体、蒸汽、溶剂。介质中固体微粒的含量＜0.1g/m3,且固体微粒直径＜30μm。
2、供气压力
常规标准型执行器供气压力≤1.0MPa;可以参见产品铭牌所列数值，如客户有特殊要求，请在订货时标明。
3、操作温度
标准产品的操作温度范围-20℃至+80℃,可选温度范围-40℃至+150℃需在订货时标明。
4、行程
执行机构的行程可以根据客户要求加工
5、作用形式
双作用/单作用。单作用执行机构内置弹簧，在失去气源情况下靠弹簧作用复位；双作用没有内置弹簧。
对于单作用执行机构根据工况故障位置要求分为：正作用和反作用备注：正作用执行机构：气室供气压力增加，执行机构推杆往下运动。
反作用执行机构：气室供气压力增加，执行机构推杆往上运动
6、安装位置：
任意安装（安装位置为垂直安装）。对于较大型执行机构，为减轻管路负载，可以在执行机构上增加辅助支撑设施。
执行机构可以根据客户要求，实现故障位置：开、关或保持原位，客户可以在订货时标明。
燃气气动紧急切断阀电控的工作原理:

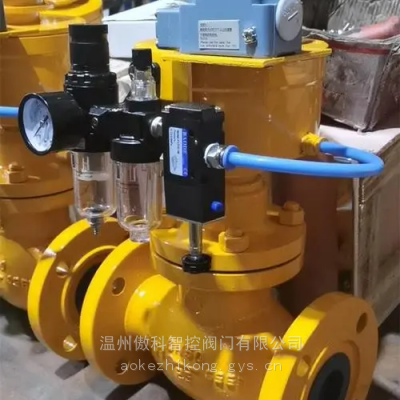

本阀气源入口按装一只二位三通电磁阀，利用远程电器控制台控制阀门开关。
1.燃气泄漏报警器报警通电,电磁阀通电排气,阀门自动关闭。
2.手动控制电磁阀(按下红色卡子)排气,阀门自动关闭。
当阀门在没有外部压力的情况下操作时，阀瓣通常是关闭的。用于储罐系统时，紧急切断阀与油泵或气瓶配合使用。阀门通过手油或氨气的压力开启。 阀门在使用道路或气体压力时处于打开状态。当阀门需要关闭或紧急情况时，可以排出油压或氨压力，阀门会自动关闭。由多弹簧气动隔膜执行机构或浮动活塞执行机构和调节阀组成。电磁阀线圈可以接收泄漏仪表的信号，控制工艺管道中流体的切断、接通或切换。
截止阀的内部结构配有低熔点易熔合金的塞子。发生事故时，温度升高容易熔化并释放压力，迅速关闭储罐的进出口，确保储罐系统的安全。 钢瓶开启压力≥0.3-0.6Mpa，钢瓶日常工作压力不得低于0.4MPa，以***阀门正常工作
天然气气动紧急切断阀性能规范：
| 压力等级 | 2.5/4.0Mpa | 气缸工作压力 | ≤2.0Mpa |
| 使用温度 | -40~+80℃ | 气缸使用介质 | 氮气`无水空气 |
| 使用介质 | 天然气，液化气， | 熔闭时间 | ±70℃ |
| 关闭时间 | ≤5秒 | 气缸开启压力 | ≥0.5-0.7Mpa |
QDQ421F天然气气动紧急快速切断阀天然气气动紧急切断阀零件材料：
| 零件名称 | 材 料 |
| 阀体阀盖 | 碳素钢 |
| 气缸， 活塞 | 球墨铸铁 |
| 密封圈， O型圈 | 聚四氟乙烯，丁晴橡胶 |
| 弹簧 | 50CrVA（弹簧钢） |
QDQ421F天然气气动紧急快速切断阀天然气气动紧急切断阀外形结构图：
QDQ421F天然气气动紧急快速切断阀
使用气动紧急切断阀要注意以下几点：
1.保管时将本阀的各个对外通路用塞子或盖板封闭， 存放在干燥通风的室内，存放应经常检查，消除污垢，并在加工面上涂防锈油，防止锈蚀。
2.安装前应将本阀清除干净，将各螺纹连接处拧紧。
3.本阀采用止回阀原理，只能单向截断，安装时必须 注意阀门标志，将要保护的一端作为阀门入口。
4.订货须注明法兰密封面形式，压力等级及连接标准。
订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
