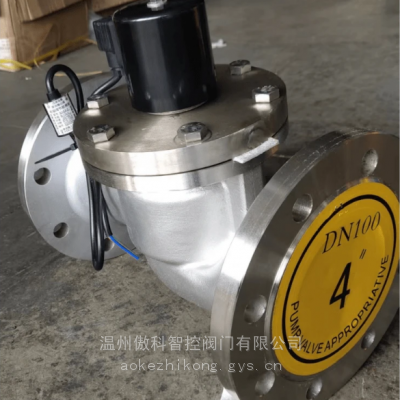

| 产品特性：电磁阀 | 品牌：傲科阀门 | 型号：ZQDF |
| 材质：铸钢、不锈钢等 | 类型(通道位置)：二通式 | 连接形式：法兰、螺纹 |
| 3C阀门类别：工业 | 适用介质：水、油、蒸汽等 | 流动方向：单向 |
| 用途：截止 | 公称通径： DN15-DN300mmmm | 工作温度：≤200℃ |
| 位置数：80 | 使用压力：0~1.6Mpa mpa | 有效截面积：50mm? |
| 动作方式：电动 | 最高动作频率：40 | 规格：DN15-DN300mm |
| 规格1： DN15-DN300mm |
一、用途：
ZQDF（Y）系列蒸汽（液用）电磁阀是工业过程自动化控制系统用的执行器，它在接受电控信号后能自动开启或关闭阀门，实行对管道中流体介质的通断或流量调节控制，从而对系统中的温度、流量、压力等参数进行自动调节或远程控制。
本系列电磁阀产品可广泛用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF系列主要用于空气、蒸汽、煤气等气体介质的控制； ZQDF－Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质，同时也用于黏度小于4°E的油类。
二、结构原理：
本阀为分步动作直接先导式电磁阀，可根据断电时所处开、关状态的不同，可分为常闭式电磁阀和常开式电磁阀。常闭电磁阀，线圈通电后，衔铁在电磁力作用下先带动副阀阀塞提起，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，衔铁带动主阀阀杯，并利用压差而使主阀阀杯开启，介质流通。线圈断电后，电磁力消失，衔铁因自重下落复位。同时依靠介质压力，主副阀得以紧密关闭。常开电磁阀，线圈通电后由于吸力作用，动铁芯下移，把副阀阀塞压下，副阀关闭，主阀阀杯内压力上升，当压力升到一定值时，主阀阀杯的上下压差一样，由于电磁力作用，动铁芯推动主阀阀杯下，压紧主阀阀座，阀门关闭。线圈断电时，电磁吸力为零，副阀阀塞和动铁芯由于弹簧作用向上提起，副阀打开，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，利用压差把主阀阀杯推起，主阀打开，介质流通。
三、技术参数
型号 参数 | ZQDF-1 | ZQDF-2 | ZQDF-3 | ZQDF-1Y | ZQDF-2Y | ZQDF-3Y |
公称压力（MPa） | 1.6 | |||||
工作压差（MPa） | DN15-50 | 0~1.6 | ||||
DN65-100 | 0.05~1.6 | |||||
介质种类 | 煤气、空气等 | 饱和蒸汽 | 过热蒸汽或高温气体 | 水油汽液 | 热水 | 高温水、油 |
介质温度℃（mm） | ≤60 | ≤180 | ≤220 | ≤60 | ≤180 | ≤220 |
电压电压 | AC220V其余规格可作特殊订货 | |||||
使用寿命 | 按JB/T7352-94规定 | |||||
泄漏量（ml/min） | 按JB/T7352-94·F规定 | |||||
功耗（VA） | 50 | |||||
四、安装尺寸：
公称通径DN | 法兰连接 | |||||||
| 外形尺寸 | 法兰尺寸 | |||||||
H | L | D | D1 | D2 | b | f | n-d | |
15 | 153 | 130 | 95 | 65 | 46 | 14 | 2 | 4-φ14 |
20 | 153 | 150 | 105 | 75 | 56 | 16 | 2 | 4-φ14 |
25 | 153 | 160 | 115 | 85 | 65 | 16 | 3 | 4-φ14 |
32 | 176 | 180 | 140 | 100 | 76 | 18 | 3 | 4-φ18 |
40 | 176 | 200 | 150 | 110 | 84 | 18 | 3 | 4-φ18 |
50 | 192 | 230 | 165 | 125 | 99 | 20 | 3 | 4-φ18 |
65 | 250 | 290 | 185 | 145 | 118 | 20 | 3 | 4-φ18 |
80 | 260 | 310 | 200 | 160 | 132 | 20 | 3 | 8-φ18 |
100 | 290 | 350 | 220 | 180 | 156 | 22 | 3 | 8-φ18 |
公称通径DN | 内螺纹连接 | ||
外形尺寸 | 内螺纹 | ||
H | L | G | |
15 | 153 | 92 | 1/2 |
20 | 153 | 92 | 3/4 |
25 | 153 | 110 | 1 |
32 | 176 | 120 | 11/4 |
40 | 176 | 140 | 11/2 |
50 | 192 | 162 | 2 |
安装须知
1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。
3、在电磁阀发生故障时，为了及时隔离电磁阀，并***系统正常运行，安装旁路装置。
4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径。
5、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。
6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。
7、普通型电磁阀不能在爆炸危险场合使用。
8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。
9、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。
10、电磁阀前后管道上需安装压力表，以便观察管道压力。
使用保养
1、建议使用单位派专人负责使用保养。
2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。
3、应定期清洗大阀内外及衔吸合面的污物，注意不要损坏密封面。
4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。
5、电磁阀从管路上卸下不用时，应将内部零件拭净并用压缩空气吹净储存。
6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，再和阀座研磨。
7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。
订货须知：
1． 订货时请注明型号，公称通径，公称压力，工作介质，工作压差，介质温度，电源电压，介质粘度。
2． 阀门的开通时间达12小时或长时间通电，请选用常开式电磁阀。当使用环境周围有易燃易爆品，请选用防爆型电磁阀。
