| 产品特性：电磁阀 | 品牌：傲科阀门 | 型号：ZCRB |
| 材质：碳钢、不锈钢 | 类型(通道位置)：二通式 | 连接形式：螺纹、法兰 |
| 3C阀门类别：工业 | 适用介质：液化气 | 流动方向：单向 |
| 用途：温控 | 公称通径：DN25-DN600mm | 工作温度：80℃℃ |
| 位置数：标准 | 使用压力：16mpampampa | 有效截面积： 1000mm?mm? |
| 动作方式：先导式 | 最高动作频率：50 | 规格：DN25-DN600 |
| 规格1：DN25-DN600 |

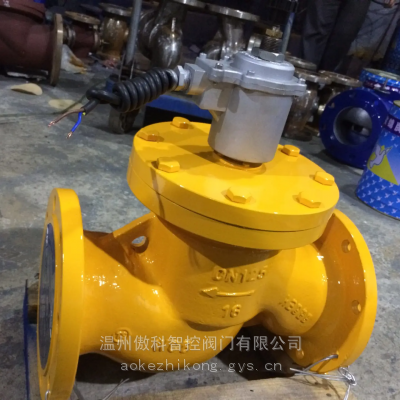

| 产品名称： | ZCRB燃气紧急切断阀 | 产品型号： | ZCRB |
| 驱动方式： | 气动 | 连接形式： | 螺纹、法兰 |
| 结构形式： | 直通式 | 密封材料： | NBR橡胶 |
| 压力范围： | 1.6-4.0MPa | 公称通径： | DN25-DN600 |
| 常用材质： | 黄铜、碳钢、不锈钢 | 品 牌： | 温州傲科智控阀门有限公司 |
一、燃气紧急切断阀--概述
ZCRB系列燃气紧急切断阀是一种新型的燃气管道工程的安全配套装置,主要应用于以下场合:
1.与可燃气体泄漏监测仪器相连接。当仪器检测到可燃气体泄漏时，自动快速关闭主供气体阀门,切断燃气的供给，及时制止恶性事故的发生。
2.与热力设备的极限温度(或压力)安全控制器相连接。当设备内检测点的温度或压力超过设定的极限数值时，自动快速关闭供气阀门，停止燃料的供给。
3.与高层建筑的中央消防报警系统相连接。当大厦发生火情时，自动切断大厦内的燃气供应，防止煤气爆炸的发生。
4.在城市或工厂的燃气供应管网内设置BZCK燃气紧急切断阀，可在中央控制室内集中控制，远距离遥控，紧急关闭事故现场的管线供气。
本系列产品具有***的技术性能，低负荷损失和高可可靠性。适用于煤气、天燃气及液化石油气等可燃气体，广泛应用于供气管网系统，燃气热能工厂车间，燃气锅炉房及住宅居所的安全设施。
二、阀门功能及工作原理
本系列阀门是常开型脉冲触发式型电磁阀，具有事故自锁及手动复位功能。
1、阀门在日常工作中处于常开状态，电磁阀线圈处于断电状态，不消耗电能。
2、当事故发生时，阀门线圈瞬时通电，触发阀门快速关闭，并进入自锁状态。此时即使撤去电源，阀门仍处于自锁关闭状态，不会重新自动打开。
3、本阀采用先导式阀瓣，开启轻松，即使压力达到6bar开启也十分轻松，口径大于DN125，采用杠杆手柄，使本阀达到目的开关省力、快速。
4、当工作人员处理完事故，人工重新开启阀门，才会恢复供气。
根据客户要求也可提供断电关闭的常闭型紧急切断阀。
三、燃气紧急切断阀--技术参数:
1、适用于煤气、天然气及液化石油气。
2、阀门规格：螺纹连接 G1/2“、G3/4”、G1“；法兰连接 DN25～350
3、工作压力：0.5bar～6bar
4、电气防护等级：CEI IP65/IP67
5、防爆等级：Eexm Ⅱ T4/ Eexm Ⅱ T5
6、工作电压及电功率：交流 AC220V，50Hz/14V；直流 DC12V/8.5W，DC24V/8.5W
7、操作系数：不间断输出或脉冲型
8、电气连接：插件（不分正负极）
9、线圈功率:≤DN100,20℃时交流 AC220V,50Hz/24VA直流 DC24V,/24W 线圈型号:MF-1(2≥DN100,20℃时交流 AC220V,50Hz/90VA直流 DC24V,/85W 线圈型号:ZCLF-1(2)
10、工作环境温度：-15～60℃
11、密封材料：NBR橡胶
12、阀体材质：黄铜、不锈钢、碳钢
13、阀门关闭时间：少于1秒
四、手动复位操作过程
当阀门被切断，管道漏气故障排除后，工作人员需要手动复位时，用力向上提拉 手动复位杆，听到“咔”的一声，说明阀门完全被打开。此时，即使松开手，也不会被切断。（除非再给阀门线圈通电）。
注：手动复位必须在电磁阀线圈断电时操作。
五、燃气紧急切断阀--性能规范
压力等级 | 常温试验压力 | |||
壳体 | 密封 | 低气压密封 | ||
公称压力(MPa) | 1.6 | 2.4 | 1.76 | 0.6 |
2.5 | 3.75 | 2.75 | 0.6 | |
4.0 | 6.0 | 4.4 | 0.6 | |
适用温度 | -15~60℃ | |||
六、燃气紧急切断阀--主要零件材料
零 件 名 称 | 材 料 | |
“-1丝扣“ | DN25-DN350（法兰） | |
阀体 | 黄铜 | 碳钢（不锈钢） |
自锁体 | 黄铜（铝合金） | |
阀杆 | 不锈钢 | 不锈钢 |
密封川 | NBR橡胶 | |
七、燃气紧急切断阀--规格及安装尺寸表
规格(DN) | L | ≈H | D | D1 | D2 | Z-¤d | 备注 |
1/2"(DN15) | 68 | 120 | 丝扣 | ||||
3/4"(DN20) | 72 | 128 | |||||
1"(DN25) | 100 | 160 | |||||
25 | 160 | 180 | 115 | 85 | 65 | 4-¤14 | 法兰连接 |
32 | 180 | 200 | 135 | 100 | 78 | 4-¤18 | |
40 | 200 | 200 | 145 | 110 | 85 | 4-¤18 | |
50 | 230 | 220 | 160 | 125 | 100 | 4-¤18 | |
65 | 290 | 255 | 180 | 145 | 120 | 4-¤18 | |
80 | 310 | 320 | 195 | 160 | 135 | 8-¤18 | |
100 | 350 | 380 | 215 | 180 | 155 | 8-¤18 | |
125 | 400 | 405 | 245 | 210 | 185 | 8-¤23 | |
150 | 480 | 458 | 280 | 240 | 210 | 8-¤23 | |
200 | 600 | 530 | 335 | 295 | 265 | 8-¤23 | |
250 | 650 | 600 | 390 | 350 | 320 | 12-¤23 | |
300 | 750 | 650 | 440 | 400 | 368 | 12-¤23 | |
350 | 850 | 750 | 500 | 460 | 428 | 12-¤23 |
