| 产品特性：电磁阀 | 品牌：傲科阀门 | 型号：ZBSF |
| 材质：不锈钢 | 类型(通道位置)：二通式 | 连接形式：法兰 |
| 3C阀门类别：工业 | 适用介质：蒸汽 | 流动方向：单向 |
| 用途：截止 | 公称通径：DN300mm | 工作温度：-10-80℃ |
| 位置数：2 | 使用压力： 1.6mpampa | 有效截面积：1000mm? |
| 动作方式：直动式 | 最高动作频率：70 | 规格：DN15～DN300 |
| 规格1：DN15～DN300 |
产品名称 | 全不锈钢电磁阀 |
产品型号 | ZBSF |
公称通径 | DN15～DN300 |
压力范围 | PN1.6 |
阀体材质 | 不锈钢 |

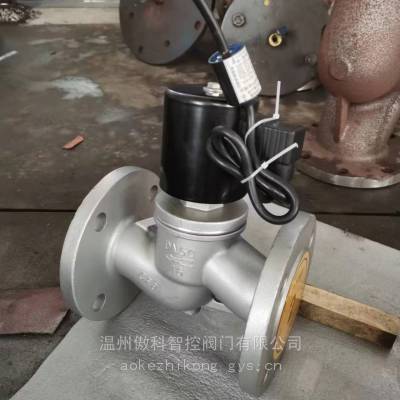

不锈钢活塞电磁阀ZBSF
详细资料：
一.特征
ZBSF系列全不锈钢电磁阀是工业过程自动化控制系统用的执行器。安在接受电控信号后能自动开启或关闭，实现对管道中的流体介质的通断或流量调节控制。
本系列电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列电磁阀主要用于腐蚀性液体、超净液体和食用液体等液体介质的控制。ZBSF系列电磁阀主要用于腐蚀气体、超净气体等气体介质的控制。
二.型号规格说明
三.主要特点
耐蚀：绝大部分零件用不锈钢或铸造不锈钢制成，防腐蚀性良好。
耐热：电磁部分、密封件全部采用特种耐高温电工材料和密封材料，并采用了***隔热措施。
耐磨：选材合理，阀杯和导向套间巧妙地利用流体的润滑作用，减少磨损。
可靠：结构简单、紧凑、融合了直动式和先导间接式电磁阀的优点，在低压差或压差为零情况下也能可靠工作。
四.结构原理
本阀为分步动作直接先导式电磁阀，根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀，线圈通电后衔铁在电磁力作用下先带动副阀开启，主阀在所形成的介质压差和电磁力的作用下而开启。线圈断电，衔铁部件复位，主副阀利用介质压力而紧密关闭。
常开电磁阀，线圈通电后，衔铁在磁力作用下下移，推动副阀阀塞下移，直到和副阀座压紧，副阀关闭，由于主阀阀杯上下压差趋于相等，主阀阀杯由磁力和自重压紧密封面，阀门关闭。线圈断电，磁力为零，衔铁和副阀阀塞由弹簧作用上升，副阀打开，主阀阀杯内介质经副阀流走，压力下降，主阀阀杯由上下压差作用向上升起，主阀打开，阀门开启。
结构示意图
五.技术参数
项目 | 说明 | ||||||
工作介质 | 腐蚀性流体、超净流体、食用流体 ZBSF-1：气体用 ZBSF-1Y：液体用 ZBSF-2：气体用 ZBSF-2Y：液体用 | ||||||
介质温度℃ | ZBSF-F（1Y）：≦60℃ ZBSF-2（2Y）：≦200℃ | ||||||
公称压力（MPa） | 1.6 | ||||||
工作压差（MPa） | 0~1.6 | ||||||
公称通径（mm） | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
电源电压 | AC220V其余规格可作特殊订货 | ||||||
使用寿命 | 按JB/T7352-94规定 | ||||||
额定流量系数 | |||||||
泄漏量 | 按JB/T7352-94.F级规定 | ||||||
功耗 | AC≦70VA | ||||||
防爆标志 | dIIBT4 | ||||||
防爆证编号 | CE991010 | ||||||
出线口接头 | 内螺纹M20*1.5 | ||||||
环境温度 | -40~+60℃ | ||||||
六.外表尺寸
DN | L | H | D | D1 | D2 | b | f | n-d |
10 | 115 | 148 | φ90 | φ60 | φ41 | 14 | 2 | 4-φ14 |
15 | 115 | 148 | φ95 | φ65 | φ46 | 14 | 2 | 4-φ14 |
20 | 115 | 148 | φ105 | φ75 | φ56 | 16 | 2 | 4-φ14 |
25 | 125 | 148 | φ115 | φ85 | φ65 | 16 | 3 | 4-φ14 |
32 | 150 | 182 | φ140 | φ100 | φ76 | 18 | 3 | 4-φ18 |
40 | 165 | 182 | φ150 | φ110 | φ84 | 18 | 3 | 4-φ18 |
50 | 190 | 192 | φ160 | φ125 | φ99 | 20 | 3 | 4-φ18 |
