| 产品特性：电磁阀 | 品牌：傲科阀门 | 型号：ZCZG、ZCZH |
| 材质：铸钢、不锈钢 | 类型(通道位置)：二通式 | 连接形式：法兰 |
| 3C阀门类别：工业 | 适用介质：蒸汽 | 流动方向：单向 |
| 用途：截止 | 公称通径：300mm | 工作温度：≤400℃ |
| 位置数：10 | 使用压力：4.0mpa | 有效截面积：100mm?mm? |
| 动作方式：电子式 | 最高动作频率：1 | 规格：DN15~300mm |
| 规格1：DN15~300mm |

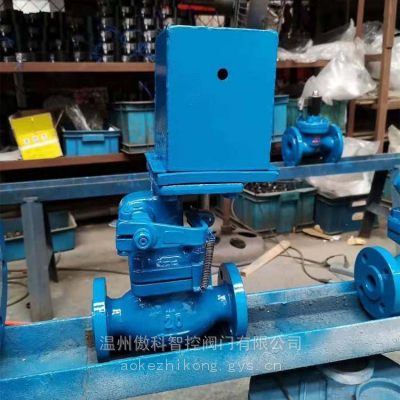

ZCZG高温高压电磁阀
一、产品概述：
ZCZG/ZCZH高温高压电磁阀是先导自动型的电磁阀，其通用介质范围较广，可分为别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体，如电站抽气管道疏水系统和蒸发器的排气系统中，主要是对管道中的介质，进行双位自动调节和远程控制。
电磁阀是一种隔离阀，代替传统闸阀，球塞阀，蝶阀等，配合电源控制阀门的开启与关闭方便操作，不费力，可安装于消防，给水，长距离控制阀门开启等处所。电磁阀结构型式容易控制内泄漏，使用特别安全，尤其适用于腐蚀性、有毒或高低温的介质，能满足各种不同的需求，用途极为广泛。
ZCZG/ZCZH高温高压电磁阀通常只有开关两种状态，阀芯只能处于两个极限位置，不能连续调节，所以调节精度还受到一定限制。电磁阀对介质洁净度有较高要求，含颗粒状的介质不能适用，如属杂质须先滤去。另外，粘稠状介质不能适用，而且，特定的产品适用的介质粘度范围相对较窄。
二、结构特点：
a、采用杆杠原理***线圈和阀体*隔离。
b、阀塞阀体采用碳钢或不锈钢耐腐蚀；
c、阀芯利用流体润滑作用，减少磨损；
d、介质流体温度可达400℃；
三、技术参数和性能指标：
介质温度℃ | ZCZG | ≤250 | ||||||||
ZCZH | ≤400 | |||||||||
公称压力 （MPa） | ZCZG | 2.5 | ||||||||
ZCZH | 4.0 | |||||||||
工作压差 （MPa） | ZCZG | 0~2.5 | ||||||||
ZCZH | 0~4.0 | |||||||||
公称通径（mm） | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
功耗（VA） | 170 | 480 | ||||||||
电源电压 | AC220V其余规格可作特殊订货 | |||||||||
额定流量系数（KV） | 按JB/T7352-94规定 | |||||||||
泄露量（ml/min） | 按JB/T7352-94·F规定 | |||||||||
四、主要外形尺寸：
DN | L | H | D | D1 | D2 | D3 | b | f1 | f | n-d |
15 | 160 | 298 | 95 | 65 | 39 | 45 | 16 | 4 | 2 | 4--Φ14 |
20 | 200 | 304 | 105 | 75 | 50 | 55 | 16 | 4 | 2 | 4--Φ14 |
25 | 200 | 304 | 115 | 85 | 57 | 65 | 16 | 4 | 2 | 4--Φ14 |
32 | 200 | 314 | 140 | 100 | 65 | 78 | 18 | 4 | 2 | 4--Φ18 |
40 | 260 | 433 | 150 | 110 | 75 | 85 | 18 | 4 | 3 | 4--Φ18 |
50 | 300 | 433 | 165 | 125 | 87 | 100 | 20 | 4 | 3 | 4--Φ18 |
65 | 340 | 460 | 185 | 145 | 109 | 120 | 22 | 4 | 3 | 4--Φ18 |
80 | 380 | 460 | 200 | 160 | 120 | 135 | 22 | 4 | 3 | 4--Φ18 |
100 | 430 | 461 | 235 | 190 | 149 | 160 | 24 | 4.5 | 3 | 4--Φ22 |
