| 产品特性：电磁阀 | 品牌：傲科阀门 | 型号： 2L |
| 材质：黄铜、不锈钢 | 类型(通道位置)：直通式 | 连接形式：螺纹 |
| 3C阀门类别：工业 | 适用介质：蒸汽、空气、水 | 流动方向：单向 |
| 用途：截止 | 公称通径：50mm | 工作温度： -20~+200℃ ℃ |
| 位置数： 200℃ | 使用压力：0.05～1.6MPampa | 有效截面积：100mm?mm? |
| 动作方式：电磁式 | 最高动作频率：100 | 规格：DN15~50mm |
| 规格1：DN15~50mm |
【简单介绍】

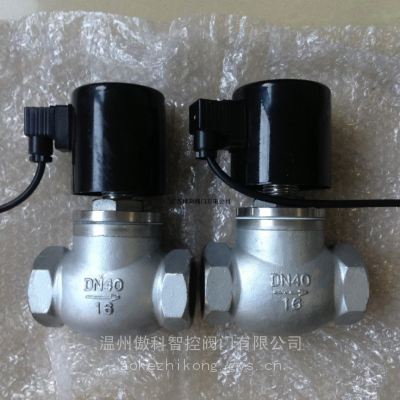

2L活塞式高温电磁阀常闭：当线圈通电时，先导阀芯吸合，先导孔打开，阀上腔卸压，活塞靠下腔介质压力推动，电磁阀打开。
当线圈断电时，先导阀芯靠弹簧复位，先导孔关闭，阀上腔由活塞节流孔增压和复位弹簧的推力，电磁阀关闭。
常开：当线圈通电时，先导阀芯靠弹簧复位，先导孔关闭，阀上腔由活塞节流孔增压和复位弹簧的推力，电磁阀关闭
【详细说明】
【产品特性】
2L活塞式电磁阀,耐压:1.6MPa,工作温度:-20℃～+200℃,产品系列化生产,体积小,流量大。
1.先导活塞式顶针结构，低功耗。
2.密封件时间长。
3.宜用于压力的管路或较大压力场合，工作时间长。
4.使用介质：蒸汽，热水，高温油，空气等。
5.流体温度： -20~+200℃
6.工作压力： 0~1.6MPa
7.阀体材质： 黄铜或不锈钢304
8.连接尺寸： G 1/2”,3/4”,1”,1 1/4”,1 1/2”,2”.
9.通 径（mm）：DN 15，20，25，32，40，50
10.常规电压：DC:12V，24V ; AC:220V,110V,（其他电压可定制）
11.线圈类型：Y42H（高温型）,35VA(AC), 30W(DC), IP65,***ED
【主要部件材料】
1. 阀 体： 黄铜或不锈钢304
2.密封件： PTEE(聚四氟乙烯)
3.活塞主件：黄铜或不锈钢。
4.活动，固定铁芯：不锈钢 1J117
5.活 塞： 不锈钢SS304
6.隔磁管座，管子：不锈钢SS304
【型号编制说明】
型号代码 | 通径 | 连接形式 | 电 压 | 密封件 | 线 圈 |
2L:铜阀体
US:不锈钢阀体 | 15： 1/2” |
G螺纹 | 1:AC220V | P-聚四氟乙烯 V-氟橡胶 | 1：常规配置 Y42H高温型
2：防爆高温型 |
20： 3/4” | 2: DC24V | ||||
25： 1” | 3: AC24V | ||||
32：1-1/4” | 4:AC110V | ||||
40：1-1/2” | 5:DC12V | ||||
50： 2” |
【外形尺寸(mm)】
阀型号 | 2L-15 | 2L-20 | 2L-25 | 2L-32 | 2L-40 | 2L-50 |
长L | 82 | 82 | 91 | 111 | 111 | 163 |
宽B | 50 | 50 | 55 | 75 | 75 | 95 |
高H | 146 | 146 | 162 | 185 | 190 | 223 |
螺纹接距C | 23 | 23 | 29 | 37 | 37 | 50 |
