| 产品特性：抗腐蚀性 | 品牌：傲科阀门 | 型号：Z61Y-400LB |
| 连接形式：螺纹、承插或对焊接 | 主体材料：合金钢 | 公称通径：50mm |
| 3C阀门类别：工业 | 适用介质：水、油品、蒸汽、酸性介质等 | 密封形式：硬密封型 |
| 标准：国标 | 外形：中型 | 流动方向：单向 |
| 驱动方式：手动‘气动 电动 | 零部件及配件：手轮 | 用途：截止 |
| 压力环境：高压 | 工作温度：高温 | 类型(通道位置)：二通式 |
| 规格：DN15~DN50 |

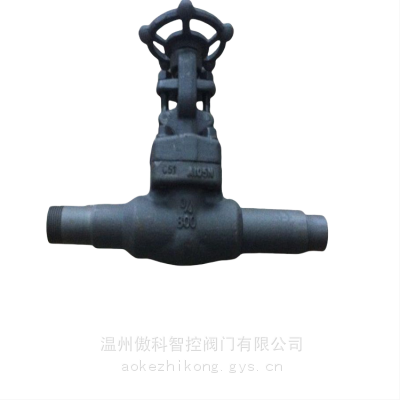

产品型号：Z61H-150-900Lb
产品名称：放空导淋阀
产品口径：DN10-50
产品简介：制造标准：中国GB,化工标准HG,机械部JB,
美标ANSI,API,日本JIS,JPI,德标DIN,英标BS生产。
阀体材质：不锈钢,钛合金钢,铬钼钢,低温钢,锻钢,
铜,铸铁,铸钢,碳钢,WCB,WC6,WC9,20#,25#,A105,
F11,F22,304,304L,316,316L等。
工作压力1.0Mpa-50.0Mp,个别产品可耐到100.0Mp。
工作温度：-196℃-650℃,个别产品可耐到1200℃
连接方式：卡箍,卡套,承插焊,对焊,焊接,
法兰,外螺纹,内螺纹。
驱动方式：电动,液动,气动,手动。
闸阀的安装注意事项：1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
2、双闸板闸阀应垂直安装(即阀杆处于垂直位置 ,手轮在顶部 )。
3、带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。
4、带传动机构的闸阀，按产品使用说明书的规定安装。
5、如果阀门经常开关使用 , 每月至少润滑一次。
产品名称：放空导淋阀
产品型号：Z61H-800Lb
产品压力：Class150～800Lb
公称通径：DN 15～1400mm
产品类别： 闸阀系列 Z61H-800Lb放空导淋阀
规格 | 力磅级 | L | H | D3 | D2 | D1 | T | f | Z-d | 重量 | |||
英制 | 公制 | 缩径 | 全径 | 缩径 | 全径 | ||||||||
1/2 | 15 | 150 | 108 | 61 | 61 | 35 | 60.5 | 89 | 11.5 | 1.6 | 4-16 | 2.56 | 3.37 |
300 | 152 | 66.5 | 95 | 14.5 | 1.6 | 4-16 | 2.73 | 3.65 | |||||
600 | 165 | 66.5 | 95 | 14.5 | 6.4 | 4-16 | 3.00 | 4.00 | |||||
3/4 | 20 | 150 | 117 | 61 | 78 | 43 | 70 | 98 | 13 | 1.6 | 4-16 | 3.37 | 4.37 |
300 | 178 | 82.5 | 118 | 16 | 1.6 | 4-19 | 3.65 | 4.74 | |||||
600 | 190 | 82.5 | 118 | 16 | 6.4 | 4-19 | 4.00 | 5.83 | |||||
1 | 25 | 150 | 165 | 78 | 118 | 51 | 89 | 118 | 16 | 1.6 | 4-16 | 4.37 | 8.17 |
300 | 229 | 98.5 | 133 | 19.5 | 1.6 | 4-19 | 4.74 | 8.17 | |||||
600 | 241 | 98.5 | 133 | 21 | 6.4 | 4-19 | 5.8.17 | 9.47 | |||||
1 1/4 | 32 | 150 | 140 | 84 | 118 | 63 | 98.5 | 127 | 17.5 | 1.6 | 4-16 | 8.94 | 12.04 |
300 | 216 | 114.5 | 156 | 21 | 1.6 | 4-19 | 9.60 | 13.70 | |||||
600 | 339 | 114.5 | 156 | 22.5 | 6.4 | 4-19 | 9.47 | 10.10 | |||||
1 1/2 | 40 | 150 | 165 | 103 | 118 | 73 | 98.5 | 127 | 17.5 | 1.6 | 4-16 | 8.94 | 12.04 |
300 | 229 | 114.5 | 156 | 21 | 1.6 | 4-22.5 | 9.60 | 13.70 | |||||
600 | 241 | 114.5 | 156 | 22.5 | 6.4 | 4-22.5 | 10.10 | 15.61 | |||||
2 | 50 | 150 | 203 | 118 | 132 | 92 | 120.5 | 152 | 19.5 | 1.6 | 4-19 | 12.64 | 14.3 |
300 | 267 | 127 | 165 | 22.5 | 1.6 | 8-19 | 13.70 | 17.8 | |||||
600 | 292 | 127 | 165 | 25.5 | 6.4 | 8-19 | 15.61 | 24.6 | |||||
